Kort antwoord: een eenfasige motor kan werken op een driefasige voeding, maar alleen als hij wordt gevoed door één fasegeleider plus de nulleider met de spanning die op het typeplaatje staat vermeld. Het kan nooit alle drie de fasen tegelijk gebruiken; de derde geleider blijft gewoon ongebruikt. Als het systeem geen nulleider heeft, of als de beschikbare spanning niet overeenkomt met het typeplaatje, zal de motor weigeren te starten of oververhit raken en uitvallen.
Dat is het antwoord in twee zinnen. Wat volgt legt uit waarom, laat zien wat elke gewone driefasige voeding feitelijk levert, en behandelt de omgekeerde vraag die de meeste mensen eigenlijk stellen: hoe moet je een driefasige motor laten draaien als je alleen maar enkelfasige stroom hebt.
Waarom een eenfasige motor niet alle drie de fasen kan gebruiken
Een eenfasemotor heeft twee voedingsklemmen. In het frame bevindt zich een hoofdwikkeling, meestal een hulp- of startwikkeling, en een condensator of centrifugaalschakelaar die de hulpwikkeling laat vallen zodra de rotor op snelheid komt. Het startschema gaat ervan uit dat er één sinusvormige spanning over twee punten wordt aangelegd.
Een driefasige voeding bestaat uit drie geleiders waarvan de spanningen 120 elektrische graden uit elkaar liggen. Een apparaat met twee aansluitingen kan slechts twee van deze punten overbruggen, fase naar fase of fase naar neutraal. Daarom zijn de echte vragen smaller dan de hoofdvraag:
- Spanningsovereenkomst: Is de beschikbare eenfasige spanning gelijk aan de waarde op het motortypeplaatje?
- Neutraal pad: Is er in een vierdraadssysteem een nulleider aanwezig bij de motor en geschikt voor de motorstroom?
- Startstroom: Kan de tak de drie tot vijf keer lopende stroom aan die bij elke start een fractie van een seconde wordt afgenomen?
Wat elke driefasige voeding feitelijk oplevert
"Driefasig" is niet één spanning, en dat is waar de meeste fouten beginnen. De onderstaande tabel geeft een overzicht van de systemen die u tegenkomt in Noord-Amerika, Europa en de exportmarkten, en wat een eenfasige motor op elk ervan ziet.
| Aanvoersysteem | Fase-tot-fase | Fase-naar-neutraal | Kan een eenfasige motor van 230 V draaien? |
|---|---|---|---|
| 120/208 V-ster, 4-draads | 208 V | 120 V | Nee, 120 V ligt ver onder het nominale vermogen |
| 277/480 V-ster, 4-draads | 480 V | 277 V | Nee, 277 V oververhit een 230 V-wikkeling |
| 400/230 V stervormig, 4-draads (IEC) | 400 V | 230 V | Ja, fase naar neutraal, precies zoals ontworpen |
| 240 V-delta, 3-draads | 240 V | Geen | Ja, lijn tot lijn, als de motor een nominaal vermogen van 240 V heeft |
| 240 V delta met hoge poot, 4-draads | 240 V | 120 V op twee poten, 208 V op de hoge poot | Nee voor 230 V; alleen 120 V-motoren passen bij de verlichtingspoten |
Een 230 V-motor verdraagt grofweg plus of min 10 procent, dus ongeveer 207 V tot 253 V. Buiten die band is terugspoelen of vervangen de volgende stap.
Waar de schade gewoonlijk optreedt
Drie foutpatronen zijn verantwoordelijk voor bijna elke serviceaanvraag over dit onderwerp.
Lijn-naar-lijn-verbinding met de verkeerde spanning
Een 230 V-motor die over twee lijnen van een 400 V-systeem wordt geland, ziet 400 V. De isolatiespanning neemt onmiddellijk toe, de bedrijfscondensator valt meestal als eerste uit en de wikkeling volgt vaak binnen enkele minuten.
Geen neutraal, of een ondermaatse
Driedraads deltasystemen hebben helemaal geen nulleider, dus er is geen enkelfasig pad beschikbaar op de machine. In vierdraadssystemen is de nulleider soms een dunne stuurgeleider die nooit bedoeld was om motorstroom te geleiden. Het moet geschikt zijn voor het vertakte circuit, niet voor een waakvlam.
Aandrijven van een eenfasige motor vanuit een driefasige VFD
Een standaardaandrijving met driefasige uitgang kan geen condensatorstartmotor laten draaien. De gepulseerde uitgang werkt tegen de condensator en de centrifugaalschakelaar, en de hulpwikkeling is niet gepositioneerd om een synthetisch draaiveld te accepteren. Er bestaan wel aandrijvingen met een speciale eenfasige uitgang, maar het startcircuit moet in overleg met de betrokken motorleverancier worden herwerkt en niet ter plaatse worden geïmproviseerd.
De omgekeerde vraag: een driefasige motor laten draaien op eenfasige stroom
De meeste mensen die dit onderwerp zoeken, worden feitelijk geconfronteerd met het tegenovergestelde probleem: een driefasige motor ter plaatse met alleen eenfasige stroom beschikbaar. Het korte antwoord is in de geest hetzelfde: sluit het nooit rechtstreeks aan.
Zet een driefasige motor op een enkelfasige lijn en er is geen roterend magnetisch veld. De rotor staat stil, de motor zoemt, de stroom stijgt naar het niveau van de vergrendelde rotor en de overbelasting wordt uitgeschakeld of de wikkeling brandt. Elke werkbare methode hieronder creëert de ontbrekende derde fase kunstmatig.
| Method | Hoe het werkt | Bruikbare kracht | Het meest geschikt voor |
|---|---|---|---|
| Directe verbinding | Slechts twee kabels, geen draaiveld | Geen | Nooit, dit vernietigt de motor |
| Statische fase-omzetter | Condensatoren creëren een start- en runfase | Ongeveer 50 tot 60 procent van het naamplaatje | Lichte, occasionele ladingen zonder moeilijk starten |
| Roterende fase-omzetter | Een vrijloopmotor genereert de derde fase | Bijna 100 procent | Winkels met verschillende machines die echt startkoppel nodig hebben |
| VFD met eenfasige ingang | Gelijkrichter en omvormer synthetiseren drie fasen | Ongeveer 50 procent, tenzij te groot | Eén motor die ook snelheidsregeling nodig heeft |
| Vervangen door een eenfasige motor | Stemt de motor af op het beschikbare aanbod | 100 procent van de nieuwe beoordeling | Laadt tot ongeveer 3 PK bij 230 V |
Twee cijfers bepalen of conversie de moeite waard is. Standaard stroomtabellen bij volledige belasting stellen een eenfasige motor van 230 V op ongeveer 8 A voor 1 pk, 17 A voor 3 pk en 28 A voor 5 pk, met een startstoot die drie tot vijf keer hoger is. En wanneer een VFD vanuit eenfasige voeding wordt gevoed, concentreert de ingangsstroom zich in minder apparaten, dus de drive moet worden gedimensioneerd voor grofweg tweemaal de motorstroom om de gelijkrichter en de DC-bus binnen hun nominale waarden te houden.
Eenfasig of driefasig: wat er feitelijk verandert
Wanneer beide benodigdheden beschikbaar zijn, komt de beslissing neer op vijf meetbare verschillen.
- Startkoppel: een driefasige motor ontwikkelt bij het starten ongeveer 200 tot 300 procent van het koppel bij volledige belasting; een eenfasige motor met condensatorstart haalt ongeveer 150 tot 200 procent, en een permanent gesplitst condensatorontwerp veel minder.
- Stroom per pk: Driefasige machines trekken grofweg de helft van de stroom van een eenfasige motor met hetzelfde vermogen, dus kabels, schakelaars en overbelastingen zijn kleiner en goedkoper.
- Efficiëntie en arbeidsfactor: beide werken beter op driefasen, daarom zijn er premium-efficiëntieprogramma's omheen geschreven.
- Framemaat: voor hetzelfde vermogen is een enkelfasige motor doorgaans een of twee framegroottes groter en merkbaar zwaarder.
- Praktisch plafond: boven ongeveer 3 HP is de enkelfasige optie niet meer zinvol vanwege de startstroom en de geleidergrootte. Een vollediger vergelijking van constructie en prestaties vindt u in onze analyse van enkelfasige en driefasige motorverschillen .
Een checklist voordat u iets aansluit
- Maak een foto van het typeplaatje: spanning, fase, frequentie, paardenkracht, versterkers bij volledige belasting en servicefactor.
- Meet de voeding op het aansluitpunt met een True-RMS-meter, zowel fase-naar-fase als fase-naar-neutraal, idealiter onder belasting.
- Bevestig dat de nulleider bestaat en overeenkomt met de classificatie van het vertakkingscircuit.
- Controleer of de contactor en het overbelastingsrelais geschikt zijn voor de motorstroom en de inschakelduur.
- Inspecteer de condensatoren en controleer of de centrifugaalschakelaar vrij kan bewegen voordat u een oude motor opnieuw gebruikt.
- Bevestig de rotatie voordat u de aangedreven apparatuur koppelt, en stem de behuizing af op stof-, spoelwater- of buitenomstandigheden.
De motor afstemmen op het aanbod dat u heeft
Als de voeding 230 V eenfasig is en de belasting onder de 3 pk blijft, is een start- en run-motor met een volledig gesloten condensator meestal het eenvoudigste antwoord, en wordt conversieapparatuur helemaal vermeden.
Eenfasige volledig gesloten condensator Start Run Motor De moeite waard om te bekijken voor eenfasige belastingen van 230 V onder ongeveer 3 pk, met een volledig gesloten condensatorstart- en bedrijfsoptie die conversieapparatuur vermijdt. Bekijk Product → Waar driefasige stroom al in het gebouw aanwezig is, doet een driefasige machine met premium efficiëntie in een 48- of 56-frame hetzelfde werk met een lagere stroom, een beter startkoppel en een langere levensduur.
Driefasige fractionele pk-motor met premium efficiëntie Deze premium-efficiëntiemotor met een frame van 48–56 is de moeite waard om te bekijken waar driefasige stroom beschikbaar is en is geschikt voor lichte industriële belastingen met een lagere stroomsterkte en een langere levensduur. Bekijk Product → Als de aangedreven apparatuur variabele snelheid nodig heeft, maar er is alleen eenfasige stroom beschikbaar, omzeilt een EC-motor het hele conversieprobleem, omdat de elektronica de commutatie afhandelt en de motor zelf geen startcondensator of centrifugaalschakelaar heeft om met een aandrijving te vechten.

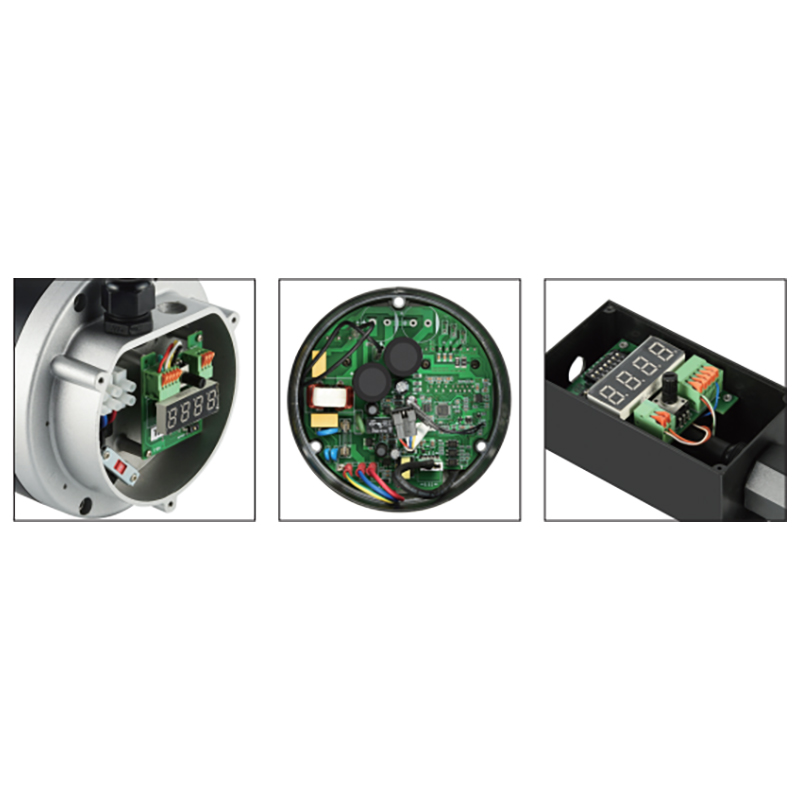

NEMA-frame EC-motor voor eenfasige apparatuur met variabele snelheid Deze EC-motor met NEMA 48-frame is de moeite van het bekijken waard voor apparatuur met variabele snelheid op eenfasige voeding en vermijdt startcondensatoren en centrifugaalschakelaars terwijl de commutatie elektronisch wordt afgehandeld. Bekijk Product → Frameafmetingen, behuizingstypes en efficiëntieniveaus moeten als één geheel op één lijn liggen, wat eenvoudiger is als één leverancier zowel eenfasige als driefasige families bestrijkt. WEGLEID bouwt NEMA- en IEC-ontwerpen van 48 tot 250 frame, in druipwaterdichte, volledig gesloten en TENV-constructie, zodat dezelfde belasting kan worden afgestemd op de voorziening die de locatie daadwerkelijk heeft.
Veelgestelde vragen
Kan een eenfasige motor op twee lijnen van een driefasige voeding werken?
Ja, op voorwaarde dat de lijn-tot-lijnspanning gelijk is aan de nominale waarde op het typeplaatje. Een 240 V-motor op een 240 V-deltasysteem is een normale installatie. Het is nog steeds eenfasige stroom en de derde lijn wordt niet gebruikt.
Wat gebeurt er als ik een eenfasige motor van 230 V aansluit op een voeding van 400 V?
De wikkeling kent ongeveer 74 procent overspanning. De magnetisatiestroom stijgt steil, de condensator raakt overbelast en de wikkeling raakt binnen enkele minuten oververhit. Het resultaat is meestal een doorgebrande wikkeling en een uitpuilende condensator.
Kan een VFD een eenfasige motor laten werken vanuit een driefasige voeding?
Een standaard driefasige uitgangsaandrijving kan dat niet. Er bestaan enkelfasige uitgangsaandrijvingen, maar de startcondensator en de centrifugaalschakelaar moeten worden herwerkt en de motor moet de golfvorm van de inverter tolereren. Bij de meeste retrofits is het vervangen van de motor goedkoper dan het aanpassen ervan.
Hoe groot kan een enkelfasige motor zijn voordat driefasig de betere keuze is?
Eenfasige motoren met condensatorstart zijn direct verkrijgbaar tot ongeveer 3 pk, en soms 5 pk, bij 230 V. De stroom bij volledige belasting bij die maten, respectievelijk 17 A en 28 A, plus een startstoot die drie tot vijf keer hoger is, maakt driefasige doorgaans de praktische keuze boven 2 tot 3 pk.
De regel die dit simpel houdt: stem de motor af op de voeding die je hebt, in plaats van een motor op een voeding te dwingen waarvoor hij nooit is ontworpen. Lees het typeplaatje, meet de spanning van fase naar neutraal en van fase naar fase, bevestig de nulleider en controleer de startstroom ten opzichte van de aftakkingsbeveiliging. Als een van deze vier controles mislukt, is het antwoord een andere motor en niet een andere verbinding.
