Kiezen tussen een verticale motor , een eenfasige motor , eennd a driefasige motor is een van de meest consequente beslissingen bij de selectie van industriële apparatuur – en als u dit verkeerd doet, kan dit leiden tot verspilling van energie, voortijdige uitval en kostbare stilstand. Het korte antwoord: verticale motors worden gedefinieerd door hun montagerichting en worden gebruikt in toepassingen met schacht naar beneden, zoals pompen en koeltorens; enkelfasige motoren geschikt voor residentieel en licht commercieel gebruik met laag vermogen; en driefasige motors leveren superieure efficiëntie en koppel voor zware industriële werkzaamheden. Het begrijpen van de nuances van elk vereist echter een nadere blik op het ontwerp, de prestatiegegevens, de kosten en praktijksituaties.
Wat is een verticale motor en waarom is oriëntatie belangrijk?
EEN verticale motor is niet zomaar een standaardmotor die op zijn kant is gedraaid; het is een volledig speciaal ontworpen machine die is ontworpen om te werken met de as naar beneden gericht (of in sommige configuraties naar boven). De oriëntatie verandert fundamenteel de manier waarop interne componenten omgaan met zwaartekracht, smering en stuwkracht, waardoor kant-en-klare horizontale motoren ongeschikte vervangers zijn.
Het meest kritische mechanische verschil is het ontwerp van het druklager. In een verticale motor oefent het rotorsamenstel – samen met de daaraan bevestigde pompas, waaier en eventuele vloeistofkolom erboven – een voortdurende neerwaartse stuwkracht uit. Standaard horizontale motorlagers zijn niet ontworpen om deze axiale belasting te absorberen. Verticale motoren bevatten daarom druklagers die een neerwaartse kracht van duizenden kilo's aankunnen, waarbij doorgaans gebruik wordt gemaakt van hoekcontact- of kegellagerconfiguraties.
Belangrijkste ontwerpkenmerken van verticale motoren
Verticale motoren delen verschillende gespecialiseerde ontwerpkenmerken die hen onderscheiden van hun horizontale tegenhangers:
- Druklagercapaciteit: Ontworpen om zowel opwaartse als neerwaartse krachten aan te kunnen, vaak geschat van 500 lbf tot 50.000 lbf in grote pompaangedreven motoren.
- Opties holle as of massieve as: Verticale motoren met holle as zorgen ervoor dat de pompas door de motor kan gaan, wat koppeling en uitlijning vereenvoudigt. Dit is de meest voorkomende configuratie in gemeentelijke water- en afvalwaterpompstations.
- NEMEEN P-basis- of C-vlakmontageflenzen: Gestandaardiseerde flenzen zorgen ervoor dat de motor rechtstreeks op de pompkop wordt bevestigd, waardoor er geen aparte grondplaat of koppelingsbescherming nodig is.
- IP55- of IP65-behuizingsclassificaties: Omdat verticale motoren vaak buiten of in natte pompputten worden geïnstalleerd, is een hoogwaardige bescherming tegen binnendringing standaard.
- Verbeterde ventilatie: Koellucht moet tegen de zwaartekracht in naar boven stromen; verticale motoren zijn voorzien van opnieuw ontworpen ventilatorconstructies en kanaalpaden om hete plekken in de stator te voorkomen.
Typische toepassingen van verticale motoren
Verticale motoren domineren toepassingen waarbij een verticale as mechanisch noodzakelijk is:
- Diepbronturbinepompen voor gemeentelijke watervoorziening (vermogensbereik: 5 pk tot 4.000 pk)
- Koeltorenventilatoren en ventilatoren met geïnduceerde trek in HVAC-systemen
- Verticale inline pompdrivers voor industriële proceslussen
- Irrigatiepompstations in agrarische sectoren
- Condensaat- en ketelvoedingspompen in energieopwekkingsinstallaties
Eenfasige motor: het werkpaard van residentiële en licht commerciële omgevingen
EEN eenfasige motor werkt op eenfasige wisselstroom (120V of 240V in Noord-Amerika, 230V in het grootste deel van Europa) en is de dominante keuze voor toepassingen met fractionele tot kleine integrale pk's - doorgaans minder dan 5 pk. Het wijdverbreide gebruik ervan komt voort uit de universele beschikbaarheid van eenfasige stroom in huizen, boerderijen en kleine bedrijven, en niet uit superieure technische prestaties.
In tegenstelling tot driefasige motors , een eenfasige motor kan niet zelf starten vanuit een enkelfasige voeding alleen. Een enkelfasige wisselstroom produceert een pulserend – in plaats van roterend – magnetisch veld, dat op zichzelf geen netto startkoppel levert. Fabrikanten lossen dit op met hulpstartmechanismen, die aanleiding geven tot de belangrijkste subtypes van enkelfasige motoren.
Soorten eenfasige motoren
- Condensator-start-inductie-run (CSIR): Maakt gebruik van een startcondensator (doorgaans 100–400 µF) om een faseverschuiving in de hulpwikkeling te creëren, waardoor voldoende startkoppel (200–350% van het koppel bij volledige belasting) wordt geproduceerd voor compressoren en pompen. De condensator wordt losgekoppeld door een centrifugaalschakelaar zodra de motor ~75% van het nominale toerental bereikt.
- Condensator-startcondensator-run (CSCR): EENdds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
- Gesplitste fase (weerstandsstart): De hulpwikkeling heeft een hogere weerstand en een lagere inductie dan de hoofdwikkeling, waardoor een bescheiden faseverschuiving ontstaat. Het startkoppel is lager (100–175% FLT) en de startstroom is hoog (600–800% FLT). Geschikt voor ventilatoren, blowers en kleine apparaten met gemakkelijk te starten belastingen.
- Permanente gespleten condensator (PSC): EEN single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
- In de schaduw gestelde poolmotor: De eenvoudigste en goedkoopste eenfasige motor; schaduwspoelen creëren een vertraagde magnetische flux in een deel van elke pool. Zeer laag startkoppel en rendement (15–35%). Gebruikt in lichte toepassingen: kleine ventilatoren, bureauventilatoren, apparaten.
Driefasige motor: de ruggengraat van industriële energie
De driefasige motor is het meest efficiënte, betrouwbare en kosteneffectieve type elektromotor voor industrieel gebruik. Hij is zelfstartend, produceert een soepel continu koppel en bereikt een efficiëntie bij volle belasting van 92-97% in moderne premium-efficiëntieontwerpen, wat aanzienlijk beter presteert dan enkelfasige motoren met hetzelfde vermogen.
Driefasige wisselstroom levert drie overlappende spanningsgolfvormen, elk 120° verschoven. Wanneer toegepast op de statorwikkelingen van a driefasige motor produceren ze een continu roterend magnetisch veld dat een rotorstroom induceert en koppel genereert - zonder enige hulpstartwikkeling, condensator of centrifugaalschakelaar. Deze eenvoud vertaalt zich direct in lagere productiekosten, minder onderhoud en een langere levensduur.
Waarom driefasige motoren de industrie domineren
- Hogere efficiëntie: IE3 (Premium Efficiency) en IE4 (Super Premium Efficiency) driefasemotoren bereiken een rendement bij volledige belasting van meer dan 95% bij 30 pk, tegenover 85-90% voor vergelijkbare enkelfasige ontwerpen.
- Vermogensdichtheid: EEN three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
- Soepele koppelafgifte: Driefasig vermogen produceert een constant, onmiddellijk vermogen, waardoor de koppelpulsaties worden geëlimineerd die aanwezig zijn in eenfasige systemen (die twee keer per cyclus pieken). Dit vermindert trillingen, geluid en mechanische belasting op aangedreven apparatuur.
- Groot vermogensbereik: EENvailable from fractional HP to 50,000 HP, making driefasige motors geschikt voor elke schaal van industriële activiteiten.
- Eenvoudige snelheidsregeling: Variabele frequentieregelaars (VFD's) kunnen naadloos worden gecombineerd met driefasige inductiemotoren, waardoor 20-60% energiebesparingen mogelijk zijn bij toepassingen met variabele belasting, zoals pompen, ventilatoren en compressoren.

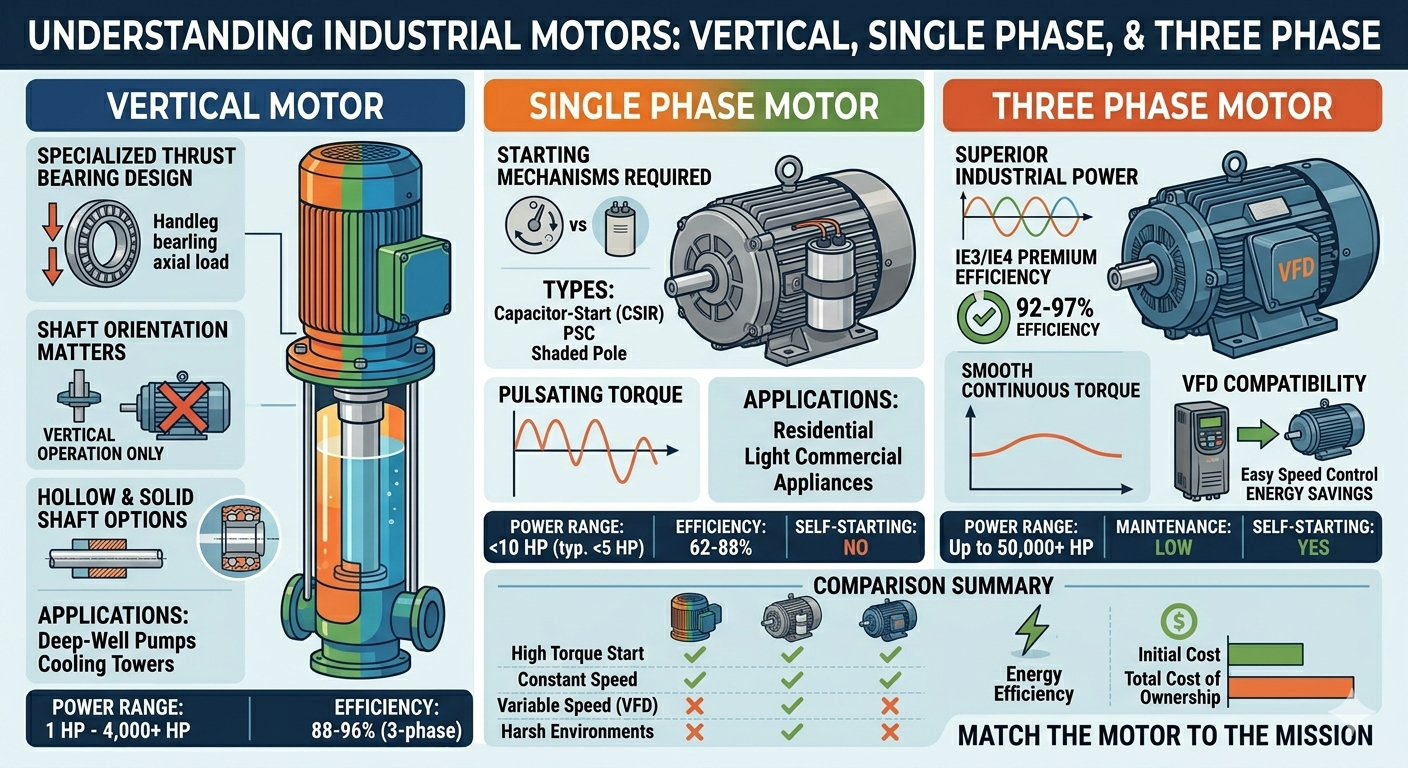

Uitgebreide vergelijking: verticale motor versus eenfasige motor versus driefasige motor
De table below provides a direct side-by-side comparison across the most important selection criteria:
| Parameter | Verticale motor | Eenfasige motor | Driefasenmotor |
|---|---|---|---|
| Montagerichting | Verticaal (schacht omlaag of schacht omhoog) | Horizontaal (meestal) | Horizontaal of verticaal |
| Voeding | 1-fase of 3-fase | Eenfasig (120V/240V) | Driefasig (208–690V) |
| Typisch vermogensbereik | 1 PK – 4.000 PK | 1/20 pk – 10 pk | 0,25 pk – 50.000 pk |
| Efficiëntie bij volledige belasting | 88-96% (3-faseversie) | 62–88% | 85-97% |
| Zelfstartend | Ja (bij 3-fase voeding) | Nee (vereist starthulp) | Ja |
| Koppel gladheid | Glad (3-fase) | Pulserend | Glad (constant) |
| Druklager | Gespecialiseerd zwaar uitgevoerd | Standaard radiaal | Standaard radiaal |
| VFD-compatibiliteit | Ja (3-phase version) | Beperkt / niet aanbevolen | Uitstekend |
| Onderhoudscomplexiteit | Matig-hoog | Laag-matig | Laag |
| Initiële kosten (relatief) | Hoog | Laag | Middelmatig |
| Primaire toepassingen | Diepbronpompen, koeltorens | EENppliances, small HVAC, tools | Industrie, compressoren, transportbanden |
Tabel 1: Technische en commerciële vergelijking naast elkaar van verticale motoren, enkelfasige motoren en driefasige motoren op basis van 11 belangrijke selectiecriteria.
Energieverbruik en totale eigendomskosten: de cijfers vertellen het verhaal
Efficiëntieverschillen tussen motortypen vertalen zich rechtstreeks in de bedrijfskosten. Neem een voorbeeld uit de praktijk: een pompmotor van 5 pk (3,73 kW) die 6000 uur per jaar draait en een elektriciteitstarief van $ 0,12/kWh heeft.
| Motortype | Efficiëntie (%) | Ingangsvermogen (kW) | EENnnual Energy (kWh) | EENnnual Cost (USD) |
|---|---|---|---|---|
| Eenfasige motor (CSIR) | 82% | 4.55 | 27.300 | $ 3.276 |
| Driefasenmotor (IE2) | 90% | 4.14 | 24.840 | $ 2.981 |
| Driefasenmotor (IE3) | 93,6% | 3.99 | 23.940 | $ 2.873 |
Tabel 2: Vergelijking van de jaarlijkse energiekosten voor een pompmotor van 5 pk die 6000 uur per jaar draait tegen $ 0,12/kWh. IE3 driefasenmotor bespaart $403/jaar vergeleken met een vergelijkbare eenfasemotor.
Meer dan 10 jaar levensduur, overschakeling van een eenfasige motor naar een IE3 driefasige motor bespaart ongeveer Alleen al $ 4.030 aan elektriciteit – meer dan de aankoopprijs van veel motoren in dit formaat. Wanneer opgeschaald naar een faciliteit met 50 van dergelijke motoren, bedraagt de jaarlijkse besparing meer dan $ 20.000.
Hoe u de juiste motor selecteert: een praktisch beslissingskader
De correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Stap 1: Beoordeel de beschikbare stroomvoorziening
Als de installatielocatie alleen eenfasige stroomvoorziening heeft (gebruikelijk in woningen, landelijke boerderijen en kleine winkelunits), a eenfasige motor is vaak de enige haalbare optie zonder dure infrastructuurupgrades. Als driefasige stroom beschikbaar is – zoals doorgaans het geval is in fabrieken, commerciële gebouwen en gemeentelijke voorzieningen – a driefasige motor zou de standaardkeuze moeten zijn voor elke belasting boven 1 PK, wat een betere efficiëntie en lagere langetermijnkosten oplevert.
Stap 2: Bepaal de vereisten voor de asoriëntatie
Als de aangedreven apparatuur (pomp, ventilator, roerwerk) een verticale as vereist, is er een speciaal gebouwde verticale motor is verplicht. Als u probeert een standaard horizontale motor in verticale richting te gebruiken, komen de garanties te vervallen, wordt de lagersmering in gevaar gebracht en wordt de levensduur dramatisch verkort. Het lageroliebad in een horizontale motor is niet gekalibreerd voor verticale werking; olie zal zich op de bodem verzamelen en het bovenste lager verhongeren.
Stap 3: Stem de motor af op de belastingskenmerken
- Hoge startkoppelbelastingen (compressoren, transportbanden met zware lasten): Gebruik a driefasige motor met ontwerp B- of ontwerp C-koppelkarakteristieken, of een CSIR eenfasige motor als er alleen eenfasige stroom beschikbaar is.
- Ladingen met variabele snelheid (pompen, ventilatoren, blowers): A driefasige motor gecombineerd met een VFD is de optimale oplossing. Er bestaan enkelfasige VFD's, maar deze zijn minder efficiënt en minder betrouwbaar.
- Continu 24/7 bedrijf: EENlways prioritize IE3 or higher driefasige motors ; de energiebesparingen rechtvaardigen de premiumprijs binnen 12–24 maanden.
- Intermitterende werkcycli (kleine apparaten, elektrisch gereedschap): A eenfasige motor is voldoende en zuiniger.
Installatie- en onderhoudsoverwegingen
Beste praktijken voor verticale motorinstallatie
Correcte installatie van een verticale motor is van cruciaal belang voor het bereiken van de nominale levensduur. De belangrijkste stappen zijn onder meer:
- Controleer of de opvoerhoogte van de pomp geschikt is voor het gewicht en de stuwkracht van de motor.
- Controleer vóór het opstarten de voorbelastingsinstellingen van het druklager volgens het specificatieblad van de fabrikant.
- Gebruik een gekalibreerde momentsleutel voor alle bevestigingsbouten; Een ongelijkmatige flenszitting veroorzaakt trillingen en een verkeerde uitlijning van de lagers.
- Vetgesmeerde lagers moeten elke 2.000–4.000 uur opnieuw worden gesmeerd; oliegesmeerde ontwerpen vereisen driemaandelijkse controles van het oliepeil.
- Voer bij de inbedrijfstelling een trillingsanalyse uit om een basislijn vast te stellen; elke waarde boven 0,1 in/s (snelheid) op het lagerhuis rechtvaardigt onderzoek.
Onderhoudstips voor eenfasemotoren
De centrifugal switch and capacitors in a eenfasige motor zijn de voornaamste faalpunten. Onderhoudsroutines moeten het volgende omvatten:
- Inspecteer de contacten van de centrifugaalschakelaar jaarlijks op slijtage en koolstofafzettingen; vervang als de putjes dieper zijn dan 0,5 mm.
- Test start- en bedrijfscondensatoren met een capaciteitsmeter; vervangen als de capaciteit meer dan 10% onder de nominale waarde ligt.
- Controleer de bedrijfstemperatuur — a eenfasige motor warm worden (boven de isolatielimiet van Klasse B van 130°C) duidt op overbelasting, slechte ventilatie of een defecte condensator.
Onderhoudstips voor driefasige motoren
De inherent simplicity of a driefasige motor betekent dat onderhoud vooral preventief is:
- Voer jaarlijks isolatieweerstandstests (megger) uit; een gezonde motor zou meer dan 100 MΩ moeten aangeven bij 1.000 V DC.
- Controleer de fasebalans op de motorklemmen; een spanningsonbalans van meer dan 1% veroorzaakt een onevenredige toename van 6–10% in de motorverwarming.
- Smeer de lagers volgens het schema van de fabrikant; Te veel smeren is net zo schadelijk als te weinig smeren.
- Controleer de motorstroom bij elk onderhoudsinterval met een stroomtang; een geleidelijke stroomtoename duidt vaak op slijtage van lagers of verslechtering van de wikkeling voordat deze volledig kapot gaat.
Veelgestelde vragen (FAQ)
Vraag 1: Kan een verticale motor horizontaal worden gebruikt?
Nee. A verticale motor mag nooit in horizontale positie worden gebruikt. Het lagersysteem, de smeerreservoirs en de koelluchtstroom zijn allemaal ontworpen voor verticaal gebruik. Als u de machine horizontaal laat draaien, kan dit binnen enkele uren of dagen na gebruik een snelle lagerstoring, olielekkage en oververhitting veroorzaken.
Vraag 2: Kan een eenfasige motor worden omgebouwd om op driefasige stroom te werken?
Niet direct. EEN eenfasige motor heeft wikkelingen die zijn ontworpen voor één fase. Een faseomzetter (roterend of statisch) kan echter driefasige stroom genereren uit een enkelfasige voeding, waardoor a driefasige motor om te werken waar alleen enkelfasige stroom beschikbaar is – een meer praktische oplossing dan het omgekeerde.
Vraag 3: Waarom gaan driefasige motoren langer mee dan enkelfasige motoren?
Driefasige motoren hebben geen condensatoren, startschakelaars of hulpwikkelingen – de componenten die het vaakst falen eenfasige motors . Het soepele, continue koppel vermindert ook de mechanische belasting op lagers en wikkelingen. Een goed onderhouden driefasige motor kan 20 tot 30 jaar betrouwbaar functioneren, tegenover 10 tot 15 jaar voor een vergelijkbare eenfasige eenheid onder vergelijkbare omstandigheden.
Vraag 4: Wat betekent "holle as" bij een verticale motor?
EEN hollow-shaft verticale motor heeft een buisvormige rotoras met een open middenboring waardoor de pompkolomas volledig door de motor kan gaan. De pompas is aan de motorrotor bevestigd via een verstelbare kopmoer aan de bovenkant van de motor, waardoor een externe askoppeling overbodig is. Dit ontwerp vereenvoudigt de uitlijning en vermindert de totale hoogte van het pompmotorsamenstel.
Vraag 5: Is een eenfasige motor geschikt voor een bronpomp?
Voor jetpompen met ondiepe putten en kleine onderwaterpompen (minder dan 1,5 pk), a eenfasige motor wordt vaak gebruikt en is volkomen adequaat. Voor turbinepompen met diepe putten die meer dan 5 PK vereisen – of voor elke pomp in een commerciële of gemeentelijke omgeving – verticale motor met een driefasige motor aandrijfsysteem wordt sterk aanbevolen vanwege de betrouwbaarheid en energie-efficiëntie.
Vraag 6: Wat is de servicefactor in motorspecificaties en verschilt deze tussen motortypen?
Servicefactor (SF) is een vermenigvuldiger die aangeeft hoeveel boven het nominale vermogen een motor continu kan werken zonder schade. De meeste eenfasige motors hebben een SF van 1,25–1,35, terwijl ze standaard zijn driefasige motors hebben doorgaans een beoordeling van SF 1,15. Verticale motoren voor pompservice worden doorgaans gespecificeerd op SF 1,0 tot 1,15, omdat hun druklagers precies zijn gedimensioneerd voor de nominale belasting en minder mechanische marge overlaten.
Conclusie: match de motor met de missie
Dere is no universally "best" motor — only the right motor for a specific application. A verticale motor is de enige juiste keuze wanneer een verticale asinterface vereist is; Geen enkele technische oplossing maakt een horizontale motor tot een veilig alternatief. EEN eenfasige motor blijft de praktische en kosteneffectieve oplossing voor toepassingen met laag vermogen, waar alleen enkelfasige stroom beschikbaar is. En een driefasige motor is de optimale keuze voor vrijwel elke industriële, commerciële en zware toepassing waar driefasige stroom toegankelijk is, en biedt superieure efficiëntie, lange levensduur, soepel koppel en naadloze VFD-integratie.
De data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency driefasige motor wordt vele malen teruggewonnen in energiebesparing. Voor faciliteiten die tegelijkertijd de bedrijfskosten en de CO2-voetafdruk willen verlagen, door de veroudering te upgraden enkelfasige motoren naar IE3 driefasige motors – voor zover de energie-infrastructuur dit toelaat – is een van de investeringen met de hoogste ROI die beschikbaar zijn in industrieel energiebeheer.
